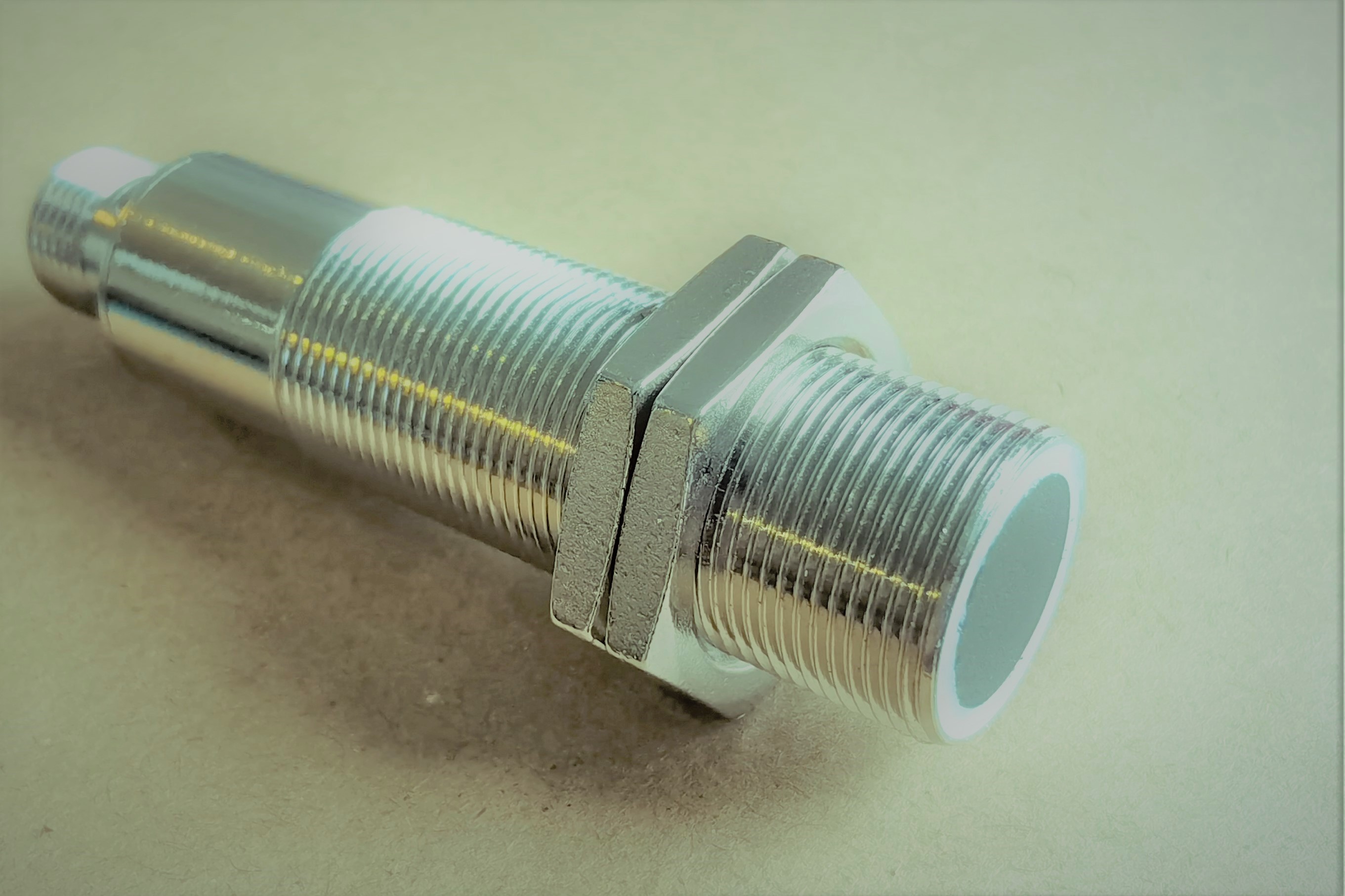

18mm直径 m18 超声波距离变送器,超声波传感器 KL-JCS15015
KL-JCS15015 超声波距离变送器
JCS系列超声波距离传感器,采用超声波回波测距原理,运用精确的时差测量技术,检测传感器与目标物之间的距离,采用本厂开发的小角度,小盲区超声波传感器,具有测量准确,无接触,防水,防腐蚀,低成本等优点,可应于液位,物位检测,特有的液位,料位检测方式,可保证在液面有泡沫或大的晃动,不易检测到回波的情况下有稳定的输出。
一:主要技术指标:
检测距离: 1.5米
盲区: 0.15米
超声波工作频率 120KHZ
重复精度: 0.5%
输出速度: 5次/秒
波束角(-6DB): 12-15°
工作电压: 12-25VDC(纹波<100mVp-p,)
工作电流: <100mA
输出: 0-5V,或4-20mA
工作温度: -20-70℃
*标准测试目标物:0.5x0.5米硬质平板,与传感器垂直放置
二:外形尺寸,接线方法(外形尺寸和接线方式因产品批次不同而不同,具体以产品附带说明书为准):
1:外形尺寸
长60mm(不含插头)直径18mm(带螺纹)
传感器后端 接线图
2:输出引脚定义:
1: VCC (电源正极)
2: GND (电源负极,信号公共端)
3: OUT1 (0-10V信号输出)
4: NC
5: NC
三:传感器量程设置和校准:
1:量程设置
1) :设置10V输出点
按开关“K”(约1秒/次)一次,此时LED变为绿色,将传感器对准目标平面(传感器与目标平面垂直)按下“K”(约5秒)直至LED 熄灭,此时传感器与目标之间的距离被设定为10V输出点的距离。
2) :设置0V输出点
按开关“K”(约1秒/次)两次,此时LED变为红色,将传感器对准目标平面(传感器与目标平面垂直)按下“K”(约5秒)直至LED 熄灭,此时传感器与目标之间的距离被设定为0V输出点的距离。
2:传感器数报输出方式设定
传感器在工作时,在收不到回波的情况下,有两种输出方式:
1):保持数据不变(适用于液位,料位测量,或目标物在传感器同一轴线上移到的地方),
2):输出最大值(适用于检测目标从传感器侧面进入检测区的地方)。
传感器出厂为第一种输出方式,如果要调整为第二种方式,请按以下操作:
断开传感器电源-à按下按键K不放--à接通传感器电源--à在传感器指示灯变为绿色后放开按键K。
传感器输出变为第二种方式。
如果要改变为第一种方式,请重复以上操作。
*以上设置时传感器与目标物之间的距离应在0.15-1米之间
四:安装:
开孔直径:30MM
传感头前端各方向半径0.3米范围内应无障碍物,以免由于杂乱的回波影响传感器正常工作。
用随机附带的螺母将传感器固定,传感器固定力矩<10N/M,以免损坏传感器
注意:
1:传感器固定板不能有强烈的机械振动,工作环境应无强烈高频噪声和强电磁干扰。
2:传感器外壳与“GND”端相通,请注意与其它设备的隔离。
3:传感头是精密器件,请勿压,划伤。
成都科友电子有限公司
TEL:18980808312
